Système KAN-therm Rail

Description :

Le Système KAN-therm Rail est un système d'installation complet qui permet de construire :

  • installations de plancher chauffant et rafraîchissant
  • installations du mur chauffant et rafraîchissant
  • installations de chauffage et de rafraîchissement des surfaces extérieures

Emploi :

Les barres Rail sont des éléments les plus importants de ce système. Les barres peuvent être fixées directement sur une dalle ou collées avec une bande adhésive sur les dalles de la mousse de polystyrène KAN-therm avec du film. Le Système KAN-therm Rail est parfait pour les installations des murs chauffants.



Le  Système KAN-therm Rail comprend :

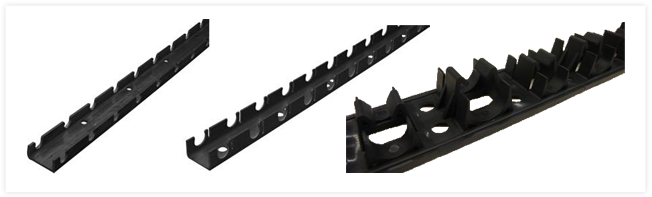

  • des barres de montage des tubes de 0,2 à 3 m en fonction de la construction d'une barre,



  • des dalles polystyrènes épaisses de 20 mm, 30 mm et 50 mm,



  • des tubes polyéthylènes PE-Xc, PE-RT, PE-RT Blue Floor ou multicouches PE-RT/Al/PE-HD, PE-RT/Al/PE-RT de diamètre de Ø12 à Ø25 mm,



  • une bande de dilatation crantée ou bien crantée et avec un film,



  • un adjuvant (plastifiant) pour béton BETOKAN ou BETOKAN Plus,



  • des distributeurs et des groupes de pompes pour le chauffage et rafraîchissement par rayonnement (plancher, mur et surfaces extérieures),



  • des coffrets d'installation en applique, à encastrer ou à recouvrir du carrelage.



Montage du Système KAN-therm Rail sur l'exemple  de l'installation du plancher et mur chauffant.

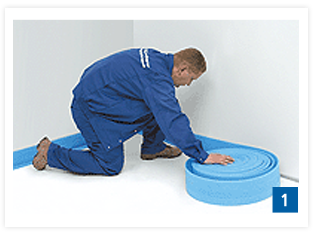

1. Pose du plancher chauffant et rafraîchissant - tout d'abord mettre en place la bande de dilatation le long des cloisons.

2. Pose du plancher chauffant et rafraîchissant - ensuite poser les dalles de polystyrène avec le film qui doit être placé sur les dalles voisines.


















3. Pose du plancher chauffant et rafraîchissant - coller les différentes dalles de polystyrène avec du ruban adhésif pour une meilleure isolation du côté du plancher béton. Coller le film sur la bande de dilatation. Mettre le film sur les dalles et coller avec du ruban adhésif.

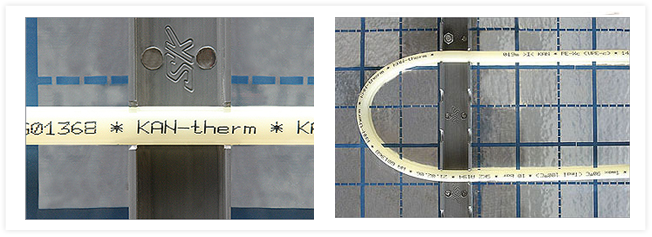

4. Pose du plancher chauffant  et rafraîchissant – sur la dalle, fixer les barre avec du ruban adhésif. Insérer le tube dans les trous prévus à cet effet dans la barre Rura.

5. Pose du mure chauffant  et rafraîchissant– les barres sont fixées au mur avec les chevilles. Insérer le tube dans les trous prévus à cet effet dans la barre Rura.

6. Pose du mur chauffant et rafraîchissant - insérer le tube dans les trous prévus à cet effet dans la barre Rail

Une fois les tubes posés, raccordés au distributeur et l'essai sous pression effectué, il est possible d'effectuer la chape en utilisant un plastifiant pour béton BETOKAN ou BETOKAN Plus (en fonction de l'épaisseur du sol). Pour une installation du mur chauffant, les tubes sont recouverts d'une mince couche de l'enduit – utiliser les enduits prévus à cet effet.
