Système KAN-therm TBS

Description :

Le Système KAN-therm TBS est un système d'installation complet qui permet de construire :

  • une installations du plancher chauffant et rafraîchissant
  • une installation du mur chauffant et rafraîchissant

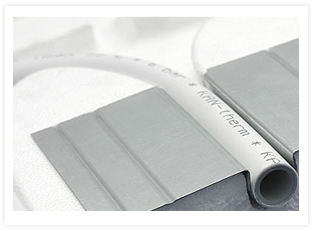

KAN-therm TBS (méthode sèche) est un système où les tubes sont posés dans les profils métalliques insérés sur une dalle polystyrène spécifique. Il est recommandé de former des serpentins sous la forme des méandres. Une fois les dalles TBS et les tubes posés, couvrir tout du film PE pour assurer la protection et pour éviter d'éventuels bruits provenant des mouvements thermiques de la construction. Après poser une chape du béton sec. Ce système est utilisé pour la pose du plancher et du mur chauffant et rafraîchissant dans les planchers de bois, dans les constructions des plaques en plâtre.























Le  Système KAN-therm TBS comprend :

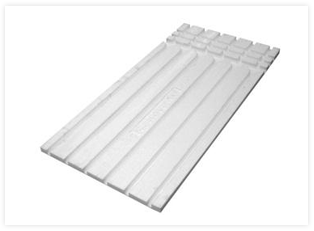

  • dalles polystyrènes TBS profilées épaisses de 25 mm,

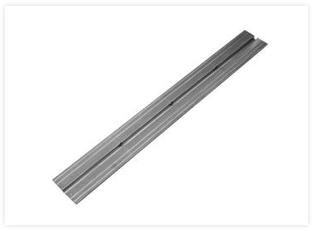

  • profilés métalliques,

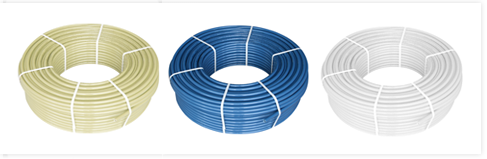

  • tubes multicouches PE-RT/Al/PE-HD ou PE-RT/Al/PE-RT de diamètre de Ø16 mm,



  • de la bande de dilatation crantée ou bien crantée et avec un film,

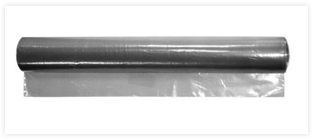

  • film PE en rouleau,

  • les distributeurs et les groupes de pompes pour le chauffage et rafraîchissement par rayonnement (plancher et mur),

  • des coffrets d'installation en applique, à encastrer ou à recouvrir du carrelage.



Montage du Système KAN-therm sur l'exemple  de l'installation du plancher chauffant.

1. Tout d'abord mettre en place la bande de dilatation le long des cloisons.

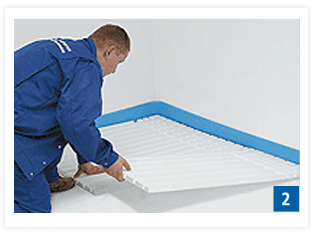

2. Après poses les dalles polystyrènes TBS.

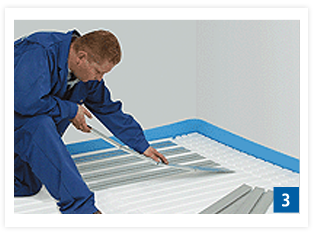

3. Dans les dalles, insérer les profilés métalliques.

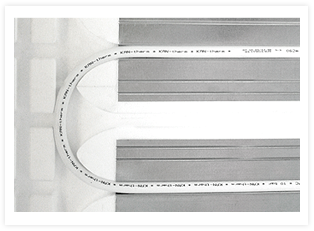

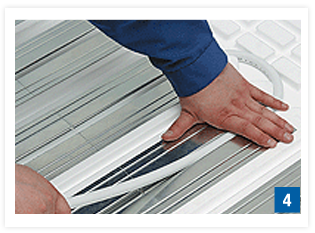

4. Dans les profilés, insérer les tubes.

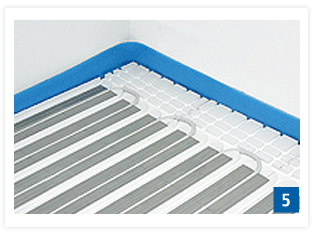

5. Une fois les tubes posés, mettre le film PE et poser une chape sèche.
