Technique d'assemblage

Pour l'assemblage des tubes PE-Xc et PE-RT dans le système KAN-therm Push, on utilise la technique de serrage avec une bague en laiton inséré axialement. Les assemblages sont réalisés par l'insertion d'une extrémité élargie d'un tube sur le raccord et ensuite par la mise en place d'une bague à sertir en laiton. Le matériau du tube est soudé dans les crans du raccord, l'étanchéité est donc assurée sur la surface entière du raccord ce qui garantit une étanchéité parfaite et la longévité de l'installation. Cette technique ne demande pas d'autres étanchéités comme p.ex. les joints toriques. Un autre avantage de cette technique est la sensibilité aux erreurs de montage.

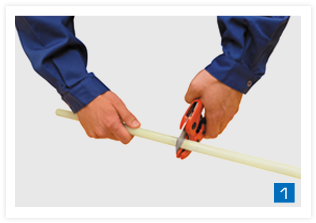

1. Couper au droit une tube Rurę PE-Xc ou PE-RT de la longueur souhaitée avec un coupe-tube.

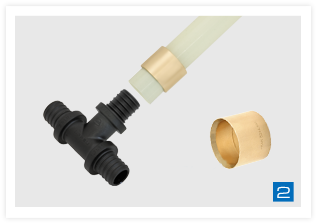

2. Insérer la bague sur le tube en plaçant le côté avec le chanfreinage intérieur du côté du raccord.

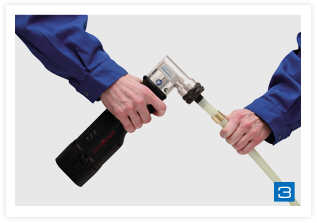

3.  Pour écarter un tube, utiliser un outil d'écartement manuel ou à batterie d'accumulateurs. Dans les deux cas, l'écartement doit se faire en trois étapes. Les deux premiers écartements non complets, l'outil d'écartement étant tourné de 30° et de 15°. Le troisième écartement du tube est complet.

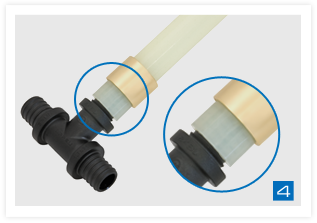

4. Juste après (!) l'écartement, insérer le raccord dans le tube jusqu'au dernier renflement sur la tubulure du raccord (ne pas approcher le tube jusqu'à la bride de la tubulure !).

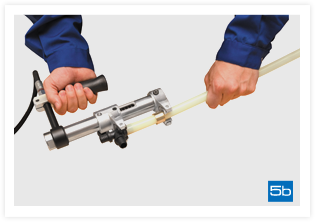

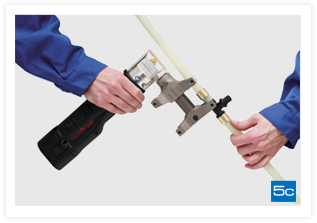

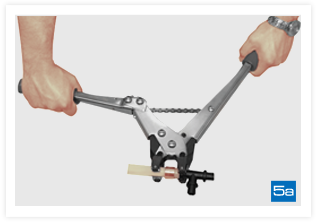

5. Avant l'insertion, préparer les mâchoires appropriées. Insérer le collier avec la presse manuelle à chaîne (5a), hydraulique à entraînement au pied (5b) ou à batterie d'accumulateurs (5c). Prendre les raccords uniquement par leurs brides. Ne pas insérer deux bagues en même temps.















6. L'assemblage est prêt pour un essai de pression.
