KAN-therm: Raccords



Raccords

Les raccords peuvent avoir les bouts pressés avec un joint torique ou les bouts pressés et filetés à l'extérieur ou à l'intérieur selon PN-EN10226-1 :

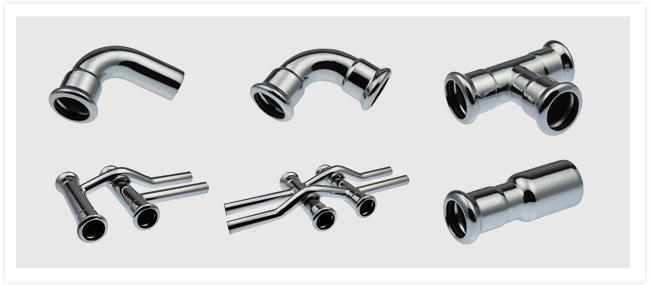

  • coudes et tés, joints,

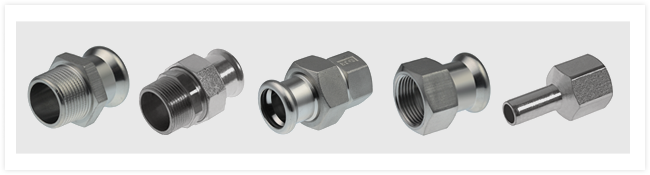

  • raccords avec le filetage FE et FI et vissés,

  • raccordements des éléments récepteurs,

Les raccords sont en acier à bas carbone (RSt 34-2), n° de matériau 1.0034 selon la PNEN 10305-3, galvanisé (Fe/Zn 88) avec une couche épaisse de 8-15 μm  et en outre, il sont protégés par une couche de chrome passivée. La couche de zinc est appliquée à chaud.



Joints d'étanchéité (toriques)

Les raccords Press du Système KAN-therm Inox et Steel sont dotés de joints toriques en caoutchouc éthylène-propylène EPDM selon les exigences de la PN-EN 681-1. Pour les emplois spécifiques, les joints toriques Viton sont fournis séparément.

Le tableau présente les paramètres de service et champ d'application de ces joints d'étanchéité :

Matériau Couleur Paramètres de service Emploi :

EPDM caoutchouc éthylène-propylène

noir

pression de service maxi: 16 bars

temp.  de service : -35°C à 135°C

de courte durée : 150°C

installations :
- de chauffage central
- d'eau sanitaire chaude et froide
- installations des bouches d'incendie
- avec les solutions de glycol
- d'air comprimé  (sans huile)

FPM/Viton caoutchouc fluorocarboné

vert

pression de service maxi : 16 bars

temp. de service : -30°C° à + 200C

de courte durée : 230°C

installations :
- solaires
- d'air comprimé
- de mazout
- de combustibles
- de graisses végétales

FPM/Viton caoutchouc fluorocarboné

gris

pression de service maxi : 5 bars

temp. de service : -20°C à + 150C

de courte durée : 180°C

installations :
- de vapeur d'eau
(plage des diamètres de 15 à 54 mm)

Tous les raccords du Système KAN-therm Inox de la plage des diamètres de 22 à 108 mm sont munis de fonction LBP (signalisation des assemblages non soudés - „non soudés non étanche” LBP-Leak Before Press).

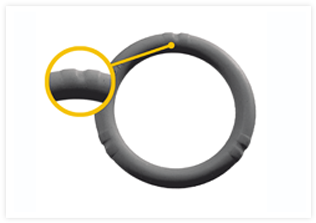

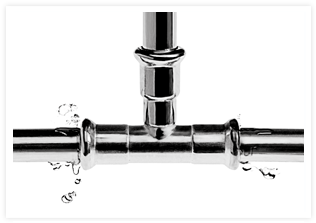

Dans la plage des diamètre 12 à 54 mm, cette fonction est assurée par une structure du joint torique spécifique. Grâce aux encoches spécifiques, les joints toriques LBP assurent un contrôle optimal des joints au cours de l'essai sous pression. Les assemblages non soudés ne sont pas étanches et pour cela, il est facile de les détecter.



Pour les diamètres de 76,1 à 108 mm, la fonction LBP est assurée par une structure de raccord appropriée (ovalisation de la tubulure).

La durée de vie des joints toriques du système a été examinée par l'institut DVGW. Selon les tests, leur durée de vie ne doit pas être inférieure à 50 ans.



Télécharger le catalogue avec toute la gamme des raccords KAN-therm Steel
